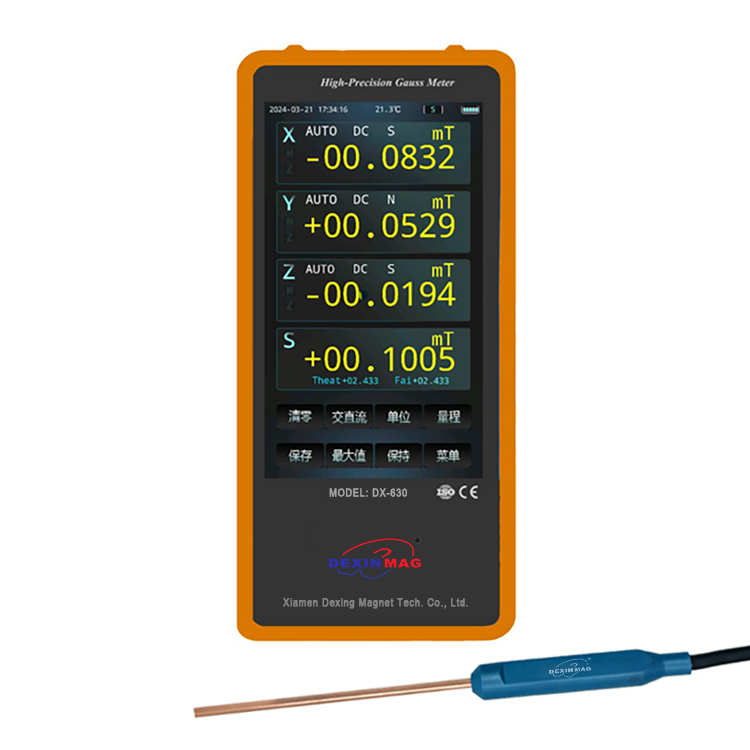

手持式三维高斯计

新一代DX-630高精度手持式三维高斯计是永利集团88304基于多年在航空航天、军事和企业单位强磁场测试领域的经验和技术积累而开发的突破性产品。它融合了行业尖端技术，是目前世界上最先进的便携式三维高斯计之一。

简介

Dexinmag开发了一款超小型、超宽工作温度范围、高线性度、高灵敏度、宽测量范围的霍尔传感器，用于磁场测量。该传感器实现了0.01%的最大线性度和0.028mm的有效面积。它集成了专利的3D探头正交角度校正技术，将正交偏差控制在0.1°以内。该设备配备了专业设计和优化的硬件电路，完美释放了传感器的性能潜力。数字电路采用高性能ARM Cortex 32位微控制器芯片，具有高性能、高效的内存架构，响应速度更快，测量延迟更低。模拟电路采用专利的ULLASS超低损耗采样技术，实现了对微弱信号的高质量采集。超高清大屏幕以精美的色彩呈现数据细节，其宽广的视角不受强光干扰，即使在复杂环境下也能清晰显示。人性化的触控交互设计使操作流畅便捷。轻触即可轻松完成各种功能设置和数据检索，无需繁琐的按键，带来全面升级的用户体验。该产品符合 ISO9001、CE 和 IQNET 等国际体系认证。

特点

电容触摸屏，背光可调	交直流磁场测量	正交度修正算法
5 ¾位读数分辨率	量程智能切换	FFT分析
支持蓝牙BLE（10Hz）	探头智能识别	高速、低速切换
测量数值、曲线显示	球坐标显示	模拟输出
最值显示、峰值保持	超低噪声	阈值检测
数据存储、回调、导出	USB-C数据通讯	通用指令集（支持labview）

技术参数

总量程	±500kGs（50T）
测试维度	一维、二维、三维（X,Y,Z）
测量方式	Auto（自动切换量程）/手动
档位量程(mT)	30	300	3000	30000	50000
分辨率（直流）	0.0001mT	0.001mT	0.01mT	0.1mT	0.1mT
分辨率（交流）	0.1Gs/10μT
精度	DC- 三维-读数的±0.1%±0.005%档位量程（0.01-0.05T）；三维-读数的±0.05%±0.005%档位量程（0.05-2.5T）三维-读数的±0.5%±0.005%档位量程（2.5-5T）；三维-读数的±1%±0.005%档位量程（5-50T）； AC- 读数的±1%±0.5%档位量程(0-50k)


交流带宽	50K
三维修正正交度误差	优于 0.1°

探头温度系数	-(0.02% ±1 count)/ ºC
探头温度补偿后系数	-(0.007% ±1 count)/ ºC
单位换算	1T=1000mT，1mT=1000μT ，1Gs=1Oe，1mT=10Gs，1Gs=79.8A/m
尺寸	1878228（mm）
重量	362.8g
配色	曜石黑

一般规格

模拟接口	BNC- ±3V
通信接口	TYPE-C
供电	18650 电池两节并联
功耗	4.2W
连续工作	5 小时
适配探头	三维、二维、一维（常温、高温、低温、高低温）
其他通讯方式	蓝牙 BLE 通讯（10Hz）

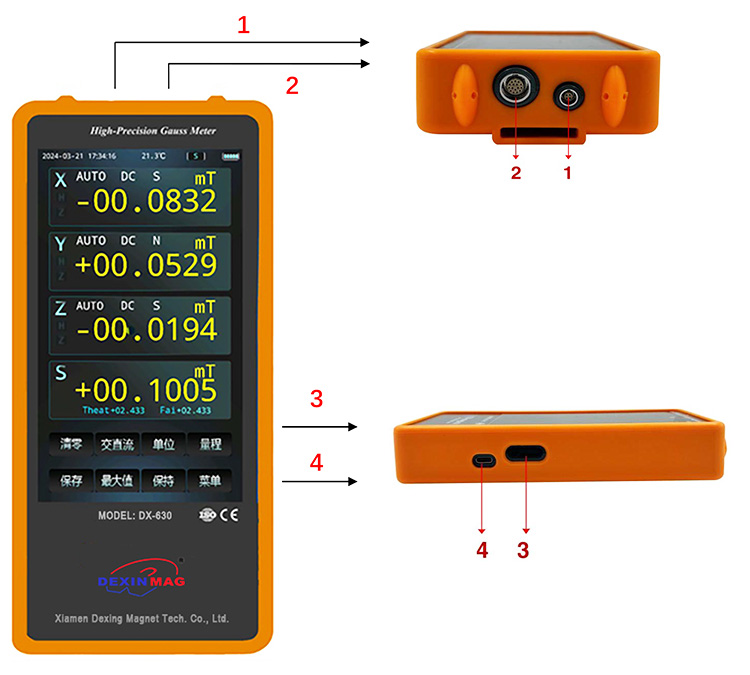

接口

序号	注释
1	模拟信号输出
2	传感器输入接口
3	开关机键
4	TYPE-C 接口

功能介绍


磁场测量测量界面显示：三维磁场值、矢量磁场值、偏角/倾角值、档位、AC/DC模式、磁场方向、磁场单位、时间、探头标识、电量。触摸按钮包含：清零、ACDC切换、单位切换、量程切换、保存数据、最大值最小值显示、界面保持、菜单。	菜单设置菜单界面包含阈值设置、版本信息查看、曲线查看、通信设置、设备设置、校准、保存查看。曲线功能中包含时域图显示、峰值检测、FFT频谱显示。	阈值设置阈值设置可以设置三维的告警阈值，当采集值超过设定的阈值时，设备告警提示。数值单位：mT、Gs。数字键盘输入阈值设置。告警模式：无、范围内、范围外。

曲线显示曲线显示三维的时域曲线，可以单独的选择显示某一轴的曲线。曲线下方显示当前的测量值、最大值和最小值	设备设置时间设置：设置年月日时分。背光调节：选择常亮或自动息屏模式。屏幕亮度调节。蜂鸣器关闭和打开。语言设置。滤波方式：平均滤波、滑动滤波、无。	数据保存保存模式：单次或连续。数据回调查看

数据读取软件

主机数据读取软件具备记录和绘图功能、自动探头校准/主机自动记忆操作模式、自动零点校准、自动量程设定、阈值设定和报警、自动设定时间和亮度，以及可选择的显示单位（如毫高斯和纳特斯拉）等诸多智能功能。

(1) 用户可使用计算机读取测试数据，并使用专业绘图软件绘制各种测量图表。图表可以发送和打印。

(2) 可通过串口实时传输功能在计算机上实时监控数据。

(3) 可使用固定指令集查询实时数据。

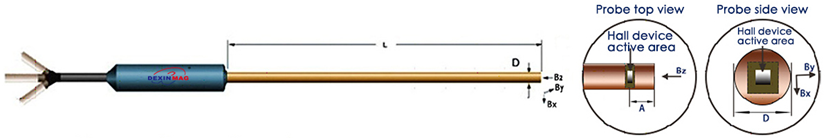

适配探头

常规三维霍尔探头

长度可按要求自定
可在探头内加装温度传感器
可组合阵列探头
交货期为1-2周

型号	L (cm)	D (mm)	有源区直径 (mm)	测量范围	满量程	精度（线性度）	工作温区	温度系数 (max)	封装材料
3ADX801F	10/25/50	5	0.15	DC-1kHz	300kG	±0.10% ~ 30kG	-10℃ ~ +75℃	±0.03%/℃	Round brass
3ADX802F	10/25/50	3	0.15	DC-1kHz	300kG	±0.10% ~ 30kG	-10℃ ~ +75℃	±0.03%/℃	Round brass
3ADX803F	10/25/50	2	0.1	DC-1kHz	300kG	±0.50% ~ 30kG	-10℃ ~ +75℃	±0.03%/℃	Round brass
3ADX804F	10/25/50	1.5	0.1	DC-1kHz	300kG	±0.50% ~ 30kG	-10℃ ~ +75℃	±0.03%/℃	Round brass
3ADX805F	10/25/50	1.2	0.1	DC-1kHz	300kG	±0.50% ~ 30kG	-10℃ ~ +75℃	±0.03%/℃	Round brass
3ADX806F Square	10/25/50	4	0.15	DC-1kHz	300kG	±0.10% ~ 30kG	-10℃ ~ +75℃	±0.03%/℃	Square brass
3ADX807F Square	10/25/50	2.5	0.15	DC-1kHz	300kG	±0.10% ~ 30kG	-10℃ ~ +75℃	±0.03%/℃	Square brass

*红色为标配探头
